Скарт разъем: распиновка и переходники на HDMI, S-Video и RCA

SCART, как унифицированный разъем, впервые был представлен французской компанией. Он создавался с целью оптимизации сигналов с устройств от различных производителей. Благодаря созданию единого формата, у пользователей появилась возможность покупать модели бытовой техники от разных марок, тем самым позволив совершать выбор в пользу комфорта, удобства, надежности и практичности.

Внедрение универсального разъема осуществлялось интенсивно, путем запрета, начиная с 1981 года выпуска аппаратуры с другими типами подключений. Новый формат был внедрен как обязательный для всех производителей без исключения. Но при этом SCART начал активно применяться по всей Европе только через 3 года, став стандартом, регламентируемым по EN 50049-1. По своему формату и конструкции разъем получил множество названий в простонародье, которыми являются гребенка и трещотка.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:

  • видеомагнитофонов;
  • телевизоров;
  • DVD -плееров;
  • цифровых ТВ-приставок;
  • специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Топология разъема

В плане геометрии и форм-фактора разъем выполнен в пластмассовом корпусе с обязательным экранированием. В таком исполнении обеспечивается высокое качество передачи сигналов без искажений. Интерфейс оснащен 21-им контактом, включающий только аналоговые линии для передачи данных. Кабель и подводящий провод должны быть экранированы, что немаловажно при проектировании определенных моделей аппаратуры, гарантируя высокое качество, стабильность ее работы.

Распределение контактов

Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:

  • 5 линий для передачи и приема аудио;
  • 9 линий для приема и передачи видеосигнала;
  • 2 линии для выбора режимов;
  • 3 линии для передачи цифровых данных.

Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.

В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:

К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .

Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.

Описание назначения некоторых групп выводов

SCART оснащен многофункциональными выводами, при подаче различных напряжений можно переводить исполняющее устройство в различные режимы. Например, при наличии сигнала 0-2В на 8 выводе переводит ТВ в обычный режим работы телевизора от внешней антенны. При подаче на этот вывод сигнала от 5-8В устанавливается широкоформатный режим отображения картинки на ТВ. А напряжение номиналом 9,5-12В указывает на режим обычного соотношения сторон.

Также имеется многофункциональный вывод под номером 16. С его помощью выбирается один из двух режимов приема: композитный сигнал, RGB. Для первого требуется сигнал не более 0,4В, а для приема цветоразностного от 1 до 3В.

Универсальность разъема заключается в поддержке одновременно трех режимов работы:

Переходник SCART-S-Video

Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.

В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.

Переходник скарт-тюльпан

Сегодня есть много устройств, оснащенных не S-Video, а еще более простым разнесенным типом подключения, состоящим из 3 простых штекеров желтого, белого, красного цветов. Здесь все просто: желтый и белый – это линии для передачи стереофонического аудио, а красный предназначен для подачи к ТВ видеосигнала. Штекеры представляют собой двухконтактные разъемы-тюльпаны с толстым центральным контактом и внешним экраном. Распайка переходника выполняется согласно схеме, представленной на фото.

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Скарт разъем: распиновка и переходники на HDMI, S-Video и RCA

SCART, как унифицированный разъем, впервые был представлен французской компанией. Он создавался с целью оптимизации сигналов с устройств от различных производителей. Благодаря созданию единого формата, у пользователей появилась возможность покупать модели бытовой техники от разных марок, тем самым позволив совершать выбор в пользу комфорта, удобства, надежности и практичности.

Внедрение универсального разъема осуществлялось интенсивно, путем запрета, начиная с 1981 года выпуска аппаратуры с другими типами подключений. Новый формат был внедрен как обязательный для всех производителей без исключения. Но при этом SCART начал активно применяться по всей Европе только через 3 года, став стандартом, регламентируемым по EN 50049-1. По своему формату и конструкции разъем получил множество названий в простонародье, которыми являются гребенка и трещотка.

Читайте так же:  Заставки на рабочий стол тюльпаны желтые

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:

  • видеомагнитофонов;
  • телевизоров;
  • DVD -плееров;
  • цифровых ТВ-приставок;
  • специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Топология разъема

В плане геометрии и форм-фактора разъем выполнен в пластмассовом корпусе с обязательным экранированием. В таком исполнении обеспечивается высокое качество передачи сигналов без искажений. Интерфейс оснащен 21-им контактом, включающий только аналоговые линии для передачи данных. Кабель и подводящий провод должны быть экранированы, что немаловажно при проектировании определенных моделей аппаратуры, гарантируя высокое качество, стабильность ее работы.

Распределение контактов

Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:

  • 5 линий для передачи и приема аудио;
  • 9 линий для приема и передачи видеосигнала;
  • 2 линии для выбора режимов;
  • 3 линии для передачи цифровых данных.

Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.

В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:

К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .

Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.

Описание назначения некоторых групп выводов

SCART оснащен многофункциональными выводами, при подаче различных напряжений можно переводить исполняющее устройство в различные режимы. Например, при наличии сигнала 0-2В на 8 выводе переводит ТВ в обычный режим работы телевизора от внешней антенны. При подаче на этот вывод сигнала от 5-8В устанавливается широкоформатный режим отображения картинки на ТВ. А напряжение номиналом 9,5-12В указывает на режим обычного соотношения сторон.

Также имеется многофункциональный вывод под номером 16. С его помощью выбирается один из двух режимов приема: композитный сигнал, RGB. Для первого требуется сигнал не более 0,4В, а для приема цветоразностного от 1 до 3В.

Универсальность разъема заключается в поддержке одновременно трех режимов работы:

Переходник SCART-S-Video

Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.

В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.

Переходник скарт-тюльпан

Сегодня есть много устройств, оснащенных не S-Video, а еще более простым разнесенным типом подключения, состоящим из 3 простых штекеров желтого, белого, красного цветов. Здесь все просто: желтый и белый – это линии для передачи стереофонического аудио, а красный предназначен для подачи к ТВ видеосигнала. Штекеры представляют собой двухконтактные разъемы-тюльпаны с толстым центральным контактом и внешним экраном. Распайка переходника выполняется согласно схеме, представленной на фото.

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Ремонт телевизоров, мониторов, микроволновок в Николаеве

Разъём SCART

Здесь я вам расскажу как сделать подключение вашей аппаратуры через SCART (скарт)

Если на обоих аппаратах SCART, то вам повезло. Достачно купить шнур SCART-SCART и подключить, так как в нём уже содержаться все входы и выходы. Не бойтесь по другому вы ни как его не вставите. Выглядит он так:

Хуже, когда на одном есть только тюльпаны, то для этой цели существует шнур СКАРТ-ТЮЛЬПАНЫ:

Со стороны скарта проблем нет , а вот с другой придётся поразмыслить:

OUT (Выход) — это откуда берётся сигнал
IN (Вход) — это то-что будет принимать сигнал и показывать и говорить

По этому, если тюльпаны на телевизоре, то подключать будем в IN, а если на подключаемой аппаратуре то в OUT. Но возникает ещё одна проблема, на скарте шесть тюльпанов, а нам нужно всего три, что делать? Не волнуйтесь, если купили хороший шнур, то там будут точно такие же надписи. По очерёдно включаем три тюльпана IN или OUT, в одном из положений будет звук и изображение, если вы не перепутаете AUDIO и VIDEO (могут обозначаться ещё как просто V и А( L ), A( R ), используют заглавные буквы; L-левый, R-правый каналы звука). Обычно люди ориентируются по цвету, но китайцы тоже люди и могут попутать

Ещё один способ, через переходник:

Покупаем переходник скарт-тюльпаны и шнур тюльпан-тюльпан. Переходник подключаем в скарт, а тюльпанами соотвественно соединяем аппаратуру как указано чуть выше. На переходнике дополняется переключатель, который работает как переключение IN и OUT. В одном из положений, вы увидите картинку.

Чуть не забыл, когда сделали подключение, не забудьте телевизор перевести в режим АV, то-есть на тот разъём, который вы подключили. Обычно переводиться всё одной кнопкой, а в современных телевизорах это выглядит так:

Выбираем в соответствии, что написано на разъёме в который вы делали подключение.

Если у вас этих разъёмов нет, то смотрим эту тему

Скарт разъем: распиновка и переходники на HDMI, S-Video и RCA

SCART, как унифицированный разъем, впервые был представлен французской компанией. Он создавался с целью оптимизации сигналов с устройств от различных производителей. Благодаря созданию единого формата, у пользователей появилась возможность покупать модели бытовой техники от разных марок, тем самым позволив совершать выбор в пользу комфорта, удобства, надежности и практичности.

Читайте так же:  Лекарственное растение слива

Внедрение универсального разъема осуществлялось интенсивно, путем запрета, начиная с 1981 года выпуска аппаратуры с другими типами подключений. Новый формат был внедрен как обязательный для всех производителей без исключения. Но при этом SCART начал активно применяться по всей Европе только через 3 года, став стандартом, регламентируемым по EN 50049-1. По своему формату и конструкции разъем получил множество названий в простонародье, которыми являются гребенка и трещотка.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:

  • видеомагнитофонов;
  • телевизоров;
  • DVD -плееров;
  • цифровых ТВ-приставок;
  • специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Топология разъема

В плане геометрии и форм-фактора разъем выполнен в пластмассовом корпусе с обязательным экранированием. В таком исполнении обеспечивается высокое качество передачи сигналов без искажений. Интерфейс оснащен 21-им контактом, включающий только аналоговые линии для передачи данных. Кабель и подводящий провод должны быть экранированы, что немаловажно при проектировании определенных моделей аппаратуры, гарантируя высокое качество, стабильность ее работы.

Распределение контактов

Разъем SCART оснащен несколькими группами контактов, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:

  • 5 линий для передачи и приема аудио;
  • 9 линий для приема и передачи видеосигнала;
  • 2 линии для выбора режимов;
  • 3 линии для передачи цифровых данных.

Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.

В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:

К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .

Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.

Описание назначения некоторых групп выводов

SCART оснащен многофункциональными выводами, при подаче различных напряжений можно переводить исполняющее устройство в различные режимы. Например, при наличии сигнала 0-2В на 8 выводе переводит ТВ в обычный режим работы телевизора от внешней антенны. При подаче на этот вывод сигнала от 5-8В устанавливается широкоформатный режим отображения картинки на ТВ. А напряжение номиналом 9,5-12В указывает на режим обычного соотношения сторон.

Также имеется многофункциональный вывод под номером 16. С его помощью выбирается один из двух режимов приема: композитный сигнал, RGB. Для первого требуется сигнал не более 0,4В, а для приема цветоразностного от 1 до 3В.

Универсальность разъема заключается в поддержке одновременно трех режимов работы:

Переходник SCART-S-Video

Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.

В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.

Переходник скарт-тюльпан

Сегодня есть много устройств, оснащенных не S-Video, а еще более простым разнесенным типом подключения, состоящим из 3 простых штекеров желтого, белого, красного цветов. Здесь все просто: желтый и белый – это линии для передачи стереофонического аудио, а красный предназначен для подачи к ТВ видеосигнала. Штекеры представляют собой двухконтактные разъемы-тюльпаны с толстым центральным контактом и внешним экраном. Распайка переходника выполняется согласно схеме, представленной на фото.

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Skart — 3RCA распайка кабеля

Видео шнур SCART-3RCA

для односторонней передачи

видео и стерео аудио сигнала

от видеомагнитофонов, видеоплееров,

DVD, компьютеров и др., к телевизорам,

компьютерам и др., имеющие на

входе гнездо SCART (СКАРТ).

При использовании шнура надо обратить внимание на направление сигналов.

В приведённом примере сигналы идут от тюльпанов к скарту.

Для смены направления лучше применить (перепаять) как показано тут

[44] Добавлено: 17.04.2013 | Автор:

Обратите внимание, что данная распайка работает только если скарт подключать в телевизор, а тюльпаны в ресивер (или другое устройство), при подключении наоборот — работать не будет, надо перепаивать.Раньше этого не знал и грешил на продавца шнуров, мол браком торгует.

[146] Добавлено: 15.05.2013 | Автор:

добрый день сергей!купил на днях скарт -3 rca .соединил выход тюнера скартом .а вход телевизоро тюльпанами не работает.нужна схема распайки для такого подключения.в телевизоре скарта нет.заранее спасибо.

Админ: поменяй 20ю клемму с 19й местами.

[1116] Добавлено: 25.03.2014 | Автор:

Респект сайту, Спасибо автору!
Может кому пригодится (переделывал переходник Скарт OUT в IN по Вашей схеме:
1. При разборке пластмассовый корпус переходника разрезал по шву тонким ножом (кто придумает лучше — поделитесь), при сборке — просто замотал скотчем (изолентой).
2. Контакты можно не паять, а менять местами (мысль не моя, взято в И-нете), для чего притопить шилом (большой иглой. ) фиксирующий выступ с внешней стороны у корня контакта, одновременно нажимая на него, он проскочит вниз. При установке возможно потребуется этот выступ снова несколько отогнуть.
3. В ходе работы довольно быстро выясняется приятный пустячок: контакты экрана менять местами не надо.

Читайте так же:  Домашняя лилия желтеют листья

[1502] Добавлено: 27.09.2015 | Автор:

отличная статья)))по той же схеме сделал кабель SCART-3.5 jack) всё отлично работает)

[1741] Добавлено: 08.08.2017 | Автор:

Спасибо, сделал переходник для ps2

[1763] Добавлено: 23.02.2018 | Автор:

Спасибо огромное! даже я , человек далёкий от подобных вещей , починила искалеченный skart c помощью подручных средств.

[1764] Добавлено: 02.03.2018 | Автор:

Респект и уважуха,спасибо! Очень помогла схема и описание

[1765] Добавлено: 29.04.2018 | Автор:

Спасибо огромное автору за статью и иллюстрации! Очень пригодилось!

[1766] Добавлено: 27.06.2018 | Автор:

У меня на скарте (от тюнера к тв) контакты видео 20 (желтый) и 18 (земля). Сингал не проходит. Что посоветуете. Или пробовать на тык?

[1767] Добавлено: 26.11.2018 | Автор:

Да, всё верно.
Кабеля бывают 2-х видов — мне как раз не повезло. Но повезло, что нашёл данную статью.
Разобрал SCART: раскрутил пластиковую гайку, разогнул корпус, снял железную пластину слегка её разогнув; чтобы не паять, то разрезал канцелярским ножиком по бокам пластиковый корпус — середина дала «слабину» и пины я смог поменять местами как указано здесь:
«Админ: поменяй 20ю клемму с 19й местами.»
Затем разогрел старую отвертку над газом и немного заплавил среднюю планку, чтобы она стала неподвижной (пины уже перестали шататься) — собрал в обратном порядке.
СПАСИБО ЗА ИНФО. (а то уже хотел покупать новый кабель)

Распайка SCART-RCA (тюльпан)

Такой переходник как SCART-RCA был очень широко популярен еще недавно. Что касалось телевизоров, видеомагнитофонов и DVD-плееров, то не только вся аппаратура европейского производства была оснащена разъемом SCART, но и значительная часть азиатской аппаратуры тоже имела этот разъем. В азиатской (Япония, Южная Корея) аппаратуре, обязательными разъемами коммутации являются композитные разъемы RCA, которые в просторечии именуются как «тюльпан».

Разъем SCART-RCA и сейчас полностью не утратил своей популярности, поскольку множество телевизоров оснащены этим разъемом, а аналоговую аппаратуру нет возможности (и надобности) подключать к телевизору. К тому же, если необходимо выполнить оцифровку с видеомагнитофона или со старых камер, то цифровые шнуры вам не помогут. Есть вероятность, что разъема SCART с нужной распиновкой для вашего случая уже не найти в продаже. Однако такой разъем можно собрать самому.

Распиновка SCART-6RCA

Композитный разъем (RCA) имеет всего два контакта. Центральный контакт идет на сигнал, а боковой — на землю. Стало быть, зная распиновку разъема SCART, нетрудно будет спаять такой переходник. Рассмотрим пример:

В этом случае мы снимаем аудио/видео сигналы с аналоговой видеокамеры, подаем их на видеомагнитофон или DVD-рекордер, который оснащен разъемом SCART. Аудиовыход видеомагнитофона (DVD-рекордера) подаем на ресивер, а выход видео — на телевизор. В этом случае понадобится переходник, на одном конце которого будет SCART, а на другом 6 композитных разъемов; три из них будут выполнять функцию входа, а три остальных — выхода.

Следует заметить, что это обычная схема распайки (распиновки) SCART-6RCA. Что касается цветов, то обычно существует 2 варианта — трехцветный и шестицветный.

При трехцветном варианте:

желтый — сигнал видео;
красный — сигнал аудио (правый канал);
белый — сигнал аудио (левый канал).

В этом случае обозначение вход или выход пишется на шнуре или на самом тюльпане.

При шестицветном варианте:

желтый — сигнал видеовход;
красный — сигнал аудиовыход (левый канал);
белый — сигнал аудиовход (левый канал);
черный — сигнал аудиовыход (правый канал);
зеленый — сигнал аудиовход (правый канал);
синий — сигнал видеовыход.

http://01010101.ru/kommutaciya/raspajka-scart-rca-tyulpan.html Распиновка SCART-RCA 2014-09-16T23:07:55+00:00 admin Коммутация коммутация Такой переходник как SCART-RCA был очень широко популярен еще недавно. Что касалось телевизоров, видеомагнитофонов и DVD-плееров, то не только вся аппаратура европейского производства была оснащена разъемом SCART, но и значительная часть азиатской аппаратуры тоже имела этот разъем. В азиатской (Япония, Южная Корея) аппаратуре, обязательными разъемами коммутации являются композитные разъемы. admin smok128@yandex.ru Administrator

Распайка разъёма СКАРТ и S-VIDEO

Распайка SCART

Аббревиатура SCART (Syndicat des constructeurs d’appareils radio recepteurs et televiseurs) переводится с французского как «Ассоциация радиотехнической и телевизионной промышленности». Европейский унифицированный разъем, разработанный в самом начале восьмидесятых годов предназначался для соединения различных приборов: телевизора с принтером в системе «Видеотекст», клавиатуры в системе «Телетекст», видеомагнитофонов, видеопроигрывателей и Hi-Fi устройств, домашнего компьютера и др. Разъем SCART находит применение не только во всех приборах европейского производства, но и в большинстве японских приборов.

Описание контактов разъема SCART

0.4 В (лог»0″) -> Видео

* — существует несколько известных систем обмена информацией посредством SCART — это система Megalogic, используемая фирмой Grundig. Easy Link от Philips. SmartLink фирмы Sony.

Стандарт МЭК-933-1 предусматривает четыре вида кабелей:

  • А — без видеосигналов и RGB
  • С — без сигналов RGB
  • V — без сигналов аудио
  • U — универсальный, обеспечивающий все соединения

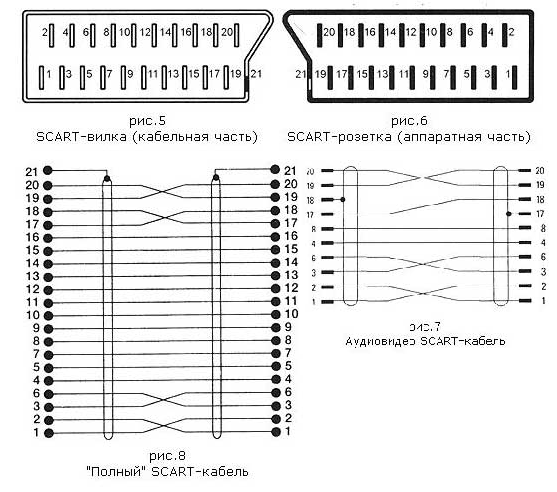

Распайка кабеля скарт — скарт для передачи видео и аудио:

Полная распайка кабеля скарт — скарт (универсальный, обеспечивающий все соединения):

Распайка S-VIDEO

Для подключения видеокамеры к бытовому телевизору можно использовать:

  1. Композитный вход — имеется на всех современных моделях телевизоров. Разъём — RCA (тюльпан) либо SCART (гребенка). Практически все цветные видеокамеры имеют композитный выход видеосигнала. Так же к этому входу можно подключить любую черно-белую видеокамеру.
  2. Вход S-VIDEO. Разъём — S-VIDEO (минидин 4-пин.) либо SCART (гребенка). Присутствует не на всех моделях телевизоров. Выход S-VIDEO есть у цветных видеокамер высокого разрешения (Например vc34hqx, модуль CB-60H).

При необходимости преобразовать сигнал S-VIDEO в композитный (например композитный выход у видеокамеры сгорел, а S-VIDEO еще работает) можно воспользоваться следующей схемой:

Распайка SCART

Разъем SCART есть на двух третих всех современных телевизоров. С помощью него возможна передача аналогового и цифрового сигнала, также этот рахъем называют Евро-AV или просто «гребёнка». Распиновка scart приведена ниже в таблице.

Распиновка scart разъема

Распиновка скарт в более наглядном виде представлена на рисунке ниже:

Скарт распайка

Чаще всего для подключения домашнего кинотеатра к телевизору используется разъем «тюльпан», схема распайка скарт на тюльпаны поможет самостоятельно сделать нужный переходник.

Распиновка скарт тюльпан

Распайка разъема скарт вилки и розетки представлена на рисунке ниже:
